HP Compaq 8200 Elite シリーズにivy bridge世代のCPUは使えない

CPUを載せ替えてみた

パソコンにはCPUという部品があります。

マザーボードにCPUを載せて中央演算処理装置として動きます。

CPUとマザーボードの間はソケットと呼ばれる金属端子で接続されていますが、ソケットはCPUはメーカーや世代によって形状が異なります。

例えば、私が使用しているデスクトップパソコンのCPUはAMDのRyzen 5 2600Xで、ソケット形状はAM4と呼ばれる形式です。

AMD CPU Ryzen 5 2600X with Wraith Spire cooler YD260XBCAFBOX

以前紹介したe-machines D620では、CPUメーカーは同じくAMDのAthlon X2 Dual-Core 5050eですが、ソケット形状はAM2です。

互いに基盤の形や端子の配列が異なっており、物理的にも論理的にも互換性がありません。

そのため上記のCPUを交換して使うということはできません。

CPUを換装しようとする場合、マザーボードが対応しているCPUソケット形状を把握しておく必要があります。

今回、私がやってみたことは、HP Compaq 8200 Eliteシリーズのパソコンにivy bridge世代のCPUを載せてみるというものです。

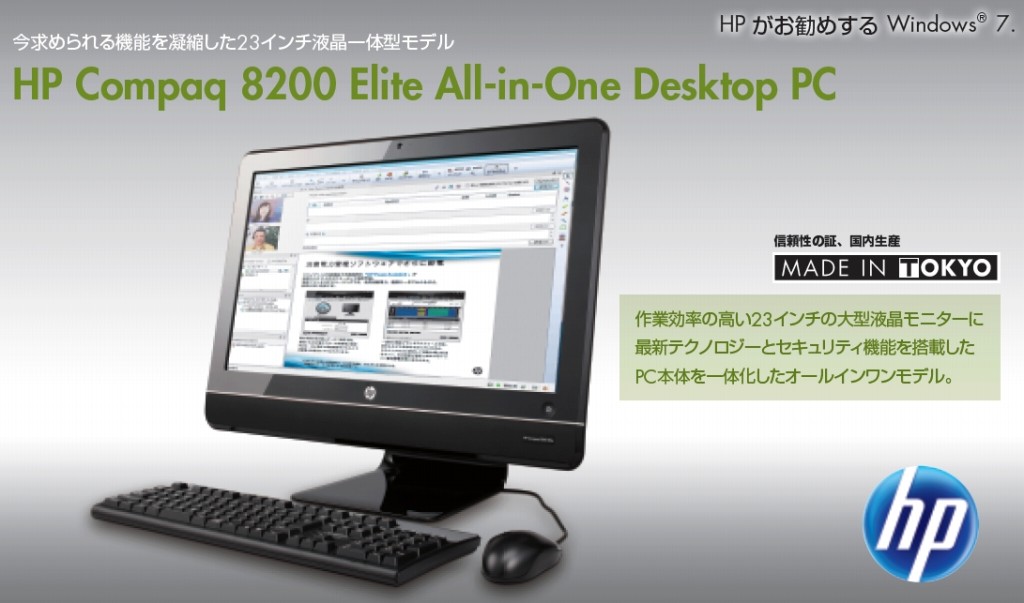

HP Compaq 8200 Eliteシリーズのパソコンはこれまで3種類使ったことがあります。

それぞれカタログ上カスタマイズできるCPUの種類に違いはありますが、いずれもIntel Core iシリーズの第二世代(Sandy bridge)のCPUが使用できます。

Sandy bridgeのCPUのソケット形状はLGA1155です。

その次の第三世代(ivy bridge)のCPUのソケット形状もLGA1155です。

ということは、物理的にはHP Compaq 8200 Eliteシリーズにはivy bridge世代のCPUが搭載できることになります。

たまたまCore i3-3220を搭載したEQUIUM S7100を持っているのでこのCPUを載せ替えてみました。

今回の検証で使ったパソコンとCPUを書きます。

EQUIUM S7100には、余っていたIntel Core i3-2120を載せてみました。

失敗するかもしれない検証なので、CPUを改めて用意しません。。。

お分かりの通り、登場するCPUのソケット形状はすべてLGA1155です。

記事のタイトルですでにネタバレしていますが、ダメでした。

HP Compaq 8200 Elite USにIntel Core i3-3220

ソケット形状は問題ありません。
CPUを載せ替えて電源を入れたところ、短いビープ音が4回鳴り、画面には何も映らないままです。
このページによると、「書き換えに失敗 (チェックサムエラー、イメージ破損など)」らしいです。

https://support.hp.com/jp-ja/document/c04094204
support.hp.com

HP Compaq 8200 Elite USのBIOSバージョンは、J01 v2.15ですが、BIOSをアップデートすれば使えるというわけではなさそうです。

ということで、これは失敗。
EQUIUM S7100にIntel Core i3-2120

第三世代CPUから第二世代CPUへのダウングレードです。
こちらもソケット形状は問題ありません。
電源を入れると、何事もなくBIOS起動しました。
Ubuntuも問題なく起動しました。

EQUIUM S7100は、CPUのカスタマイズがカタログ上できないように見えますが、Sandy bridge世代のCPUも使うことができそうです。現在搭載しているIntel Core i3-3220よりも性能が高く、それなりに省電力なCPUであれば載せ替えできそうです！
